滕州800噸油壓機比例閥調速工作原理
滕州800噸油壓機液壓比例閥是一種新型的液壓控制裝置。在普通壓力閥、流量閥和方向閥上，用比例電磁鐵替代原有的控制部分，按輸入的電氣信號連續地、按比例地對油流的壓力、流量或方向進行遠距離控制。比例閥一般都具有壓力補償性能，輸出壓力和流量可以不受負載變化的影響。

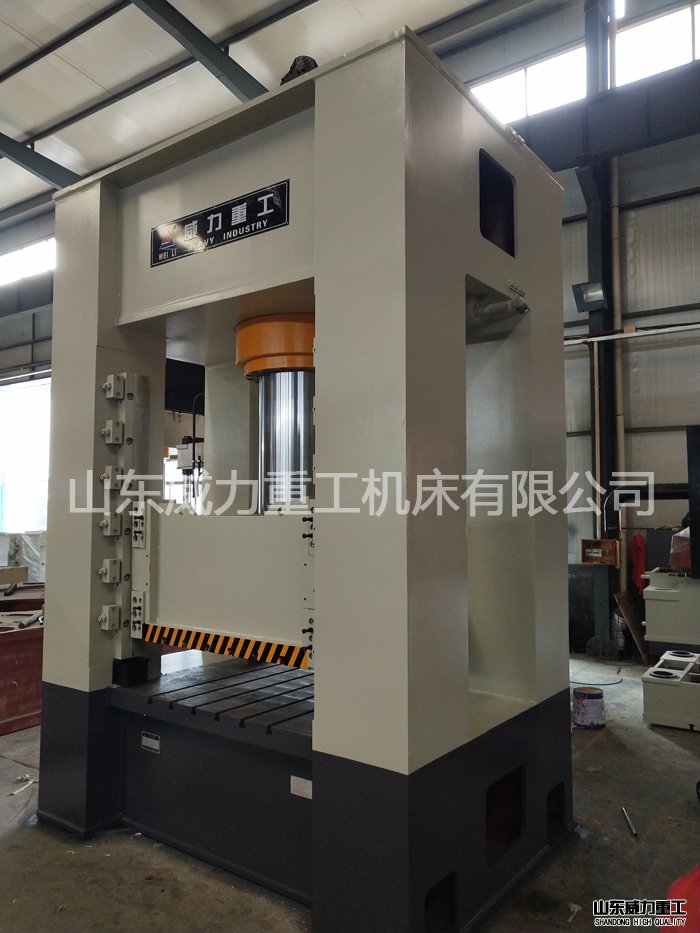

800噸框架式油壓機定做
滕州800噸油壓機液壓比例閥的工作原理
電液比例閥簡稱比例閥。普通液壓閥只能通過預調的方式對液流的壓力、流量進行定值控制。但是當設備機構在工作過程中要求對液壓系統的壓力、流量參數進行調節或連續控制，例如.要求工作臺在工作進給時按慢、快、慢連續變化的速度實現進給，或按一定精度模擬某個最佳控制曲線實現旅力控制.普通液壓閥則實現不了。這時可以用電液比例閥對液壓系統進行控制。
滕州800噸油壓機電液比例閥是一種按輸入的電信號連續地、按比例地控制液壓系統的液流方向、流量和壓力的閥類。它山電-機械比例轉換裝置和液壓控制閥本體兩大部分構成.前者將輸入的電信號連續地按比例地轉換為機械力和位移輸出，后者在接受這種機械力和位移之后、按比例連續地輸出壓力和流量.
滕州油壓機加工車間
液壓比例閥工作過程
工作過程：當力矩馬達沒有電信號輸入時，銜鐵位于極靴氣隙中間，平衡永久磁鐵的磁性力，當有電流加在線圈上時，銜鐵與控制信號成比例地偏轉，產生一個順時針或逆時針運動，方向取決于輸入控制信號的極性。形成的力矩轉動兩噴嘴之間的型架，引起滕州800噸油壓機壓力變化而移動閥芯的位置，導致線性的流量輸出，反饋桿和機械彈簧組件提供一個與力矩馬達力相反的力，使閥芯產生相對于電信號的可重復的比例運動。
