鍛打法蘭毛坯設備1200噸大型鍛造油壓機組成結構
鍛打法蘭毛坯屬于環形鍛件造工藝，是利用外力使鍛件原材料產生塑性變形，獲得鍛件所需的尺寸、形狀及性能的毛坯或零件的加工方法。根據鍛造法蘭毛坯的直徑大小，材質，選擇鍛造油壓機噸位。。威力重工為客戶設計定做一臺1200噸法蘭鍛造液壓機，結構采用三梁四柱油壓機設計，可鍛造生產直徑200mm法蘭盤。具體的設計特點如下：
鍛打完成的法蘭毛坯
1200噸大型鍛造油壓機設計說明、技術參數：
1、設計原則
吸收國外先進的技術，結合實際使用情況及鍛造壓機的經驗，優化設計，使鍛造油壓機具有較高的技術含量；能滿足自由鍛的各種工藝要求，適應較為惡劣的工況環境。
2、設計的內容
（1）、鍛造油壓機的設計。
（2）、協助用戶完成工藝布置、外圍設施、配套工裝、基礎施工等方面的技術工作。
（3）、負責基礎圖的設計。
1200噸大型鍛造油壓機結構及特點：
1、主要本機部分、液壓部分、電器部分、潤滑部分、基礎部分組成。
2、本體部分為整個設備的執行部分。其結構采用液壓機中常見的三梁四柱式結構。上、下橫梁與立柱組成一個剛性的封閉框架，以承受液壓機的全部工作載荷。本體部分主要由主工作缸、副工作缸、回升缸、移動工作臺平拉油缸、立柱、上橫梁、下橫梁、活動橫梁、導向套、保護套、鎖緊螺母、上砧墊和補液油箱、移動工作臺等部件組成。
3、安裝時通過對四根立柱的特有電加熱，調整鎖緊螺母，實現了對立柱的預應力鎖緊緊固，保證了橫梁的平衡，確保本體部分穩定性好，可靠性高，結構牢固，抗偏載能力強。
4、立柱上安裝有上、下限程套。上限程套固定在上橫梁的下端，下限程套固定在下橫梁的上端，限制活動橫梁的行程，保護機身不受沖擊損壞。
5、活動橫梁內鑲有偏心導套，對立柱、橫梁起到了保護作用，延長了橫梁和立柱重要零件的壽命。
6、液壓站主要由油箱—管路、油泵—電機組、閥控系統、補液系統、冷卻系統等組成。

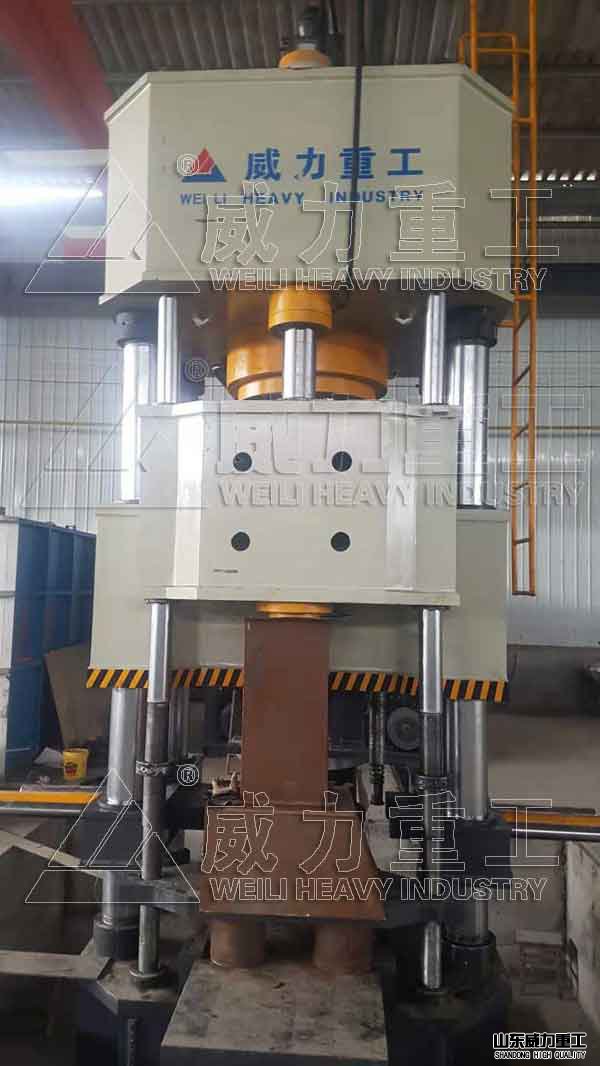

1200噸四柱式法蘭鍛造油壓機
鍛打法蘭毛坯設備1200噸大型鍛造油壓機廠家山東威力重工可按工藝需求設計定制不同噸位的熱模鍛、自由鍛造液壓機設備，從加工—裝配—試車嚴格執行公司質量管理體系，機器質保一年，終身維修保養，采購咨詢銷售張經理18306370898（可加微信）
